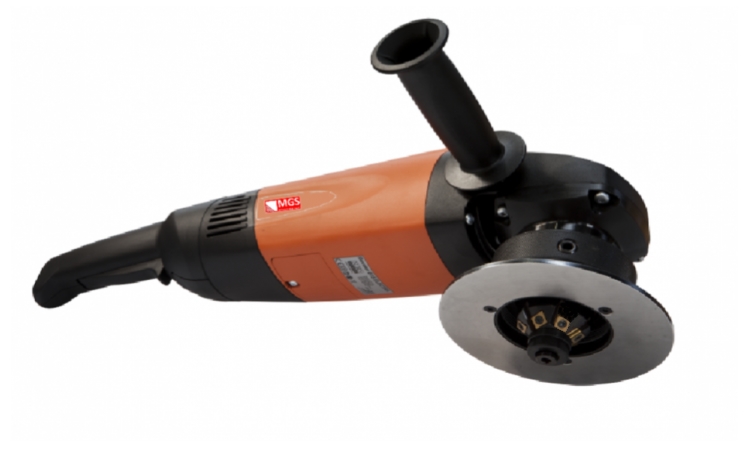

HBM 10

Handfräsmaschine

bis 10mm Fasenbreite
Radien von R2,5 -  R4mm

HBM10 2

  • Anzahl der Wendeplatten 6 Stück (Zweischneider)
  • Anzahl der Radienwendeplatten 3 Stück (Vierschneider)
  • Entgraten und Anfasen von Blechkanten
  • Stahl, Aluminium und weitere Werkstoffe
  • Fräsen von Kurven
  • Fräsen von Bohrungen
  • Werkzeuglose Einstellung der Fasenhöhe
  • Hohe Leistung
  • Ergonomische  Arbeitsweise



Technische Daten:

  • Motor:                        230V/50 Hz/1phasig
  • Leistung:                     2500W
  • Drehzahl:                     6600 Um/min.
  • Fasenbreite:                 0 bis 14 mm < 400 N/mm2
                                      0 bis 10 mm > 400 N/mm2
  • Gewicht:                      7 kg
  • Fasenwinkel:                 30°
    je nach Fräskopf            37,5°
                                      45°
                                      50°
                                      60°

kleinster Ø  bei der

 Bearbeitung von Bohrungen:

Winkel / Radius    Minimaler Ø
30°  34mm
37,5° 28mm
45° 28mm
50° 28mm
60° 27mm
R 2,5mm 41mm
R 3,5/4mm 40mm


Zubehör:



Fasenfräsköpfe:                     30°

                                          37,5°

                                          45°

                                          50°

                                          60°

Frser 2
 Wendeschneidplatten              10 Stck. pro VE Bild3

Radienfräsköpfe:                    R 2,5mm

                                          R 3,0mm

                                          R 3,5mm

                                          R 4,0mm


Radiuswendeschneidplatten     R 2,5mm

(10 Stck. / VE)                     R 3,0mm

                                         R 3,5mm

                                         R 4,0mm
