Rohrbearbeitungssysteme






Führungsauflage FSB

für das Fräsen von kurzen Rohren

stehendende Bearbeitung




Führungsauflage  FLB

für das Fräsen von langen Rohren

liegende Bearbeitung




jeweils in Kombination mit der

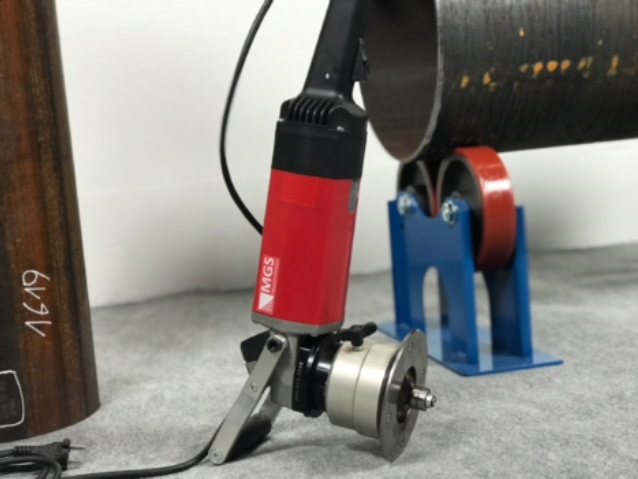

Fräsmaschine HBM 15

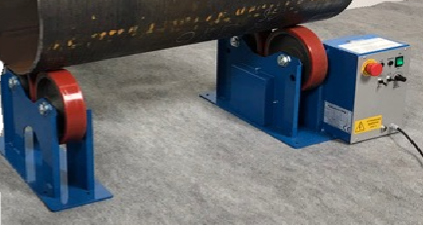

und einer Rohrdrehvorrichtung  belastbar bis 1,0 t

1 angetriebene Einheit incl. Fußschalter und

1 mitlaufende Einheit

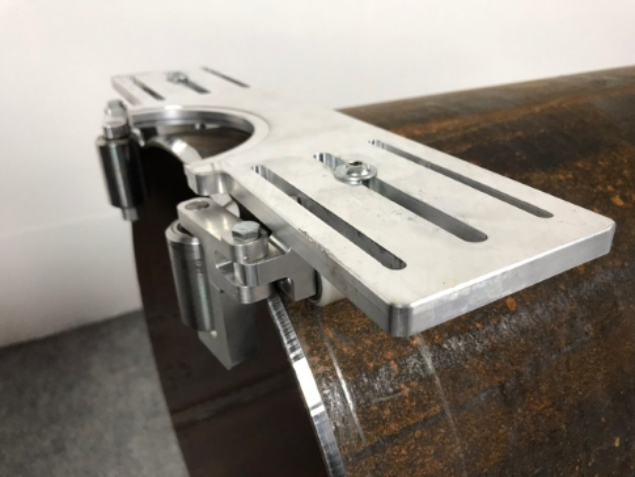

Rohrführungsauflage  einstellbar für die

verschiedene Rohrdurchmesser,


...mit gehärteten verschleißoptimierten

Gleitauflagen und Kugellagerführungen für

möglichst wenig Reibwiderstand

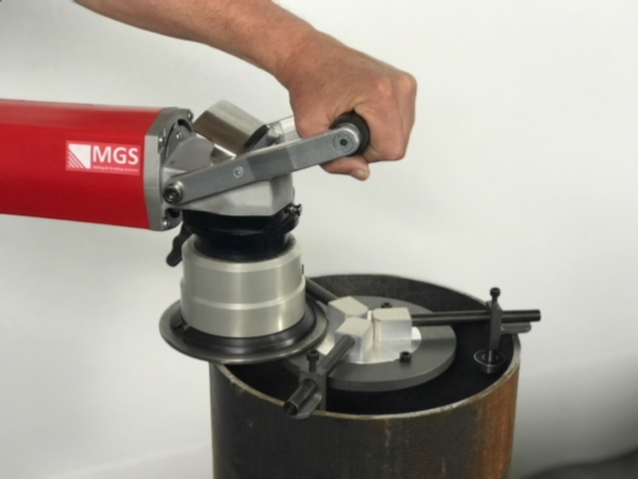

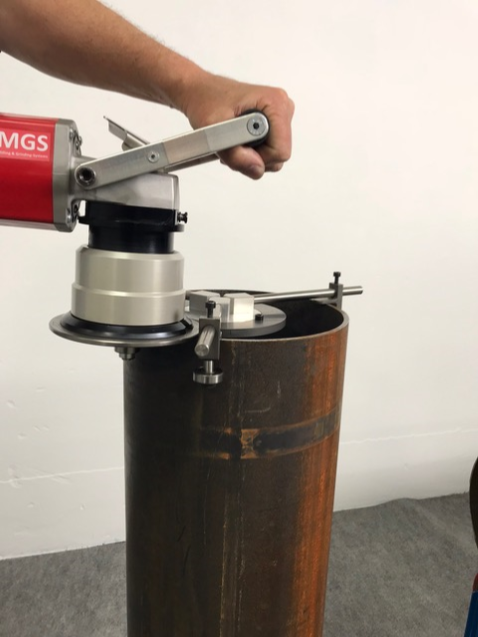

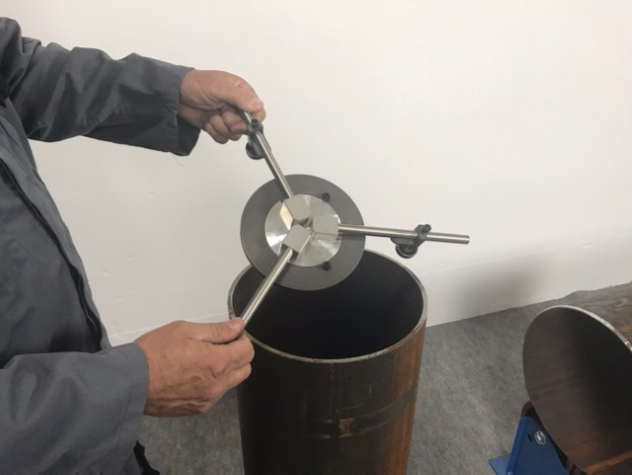

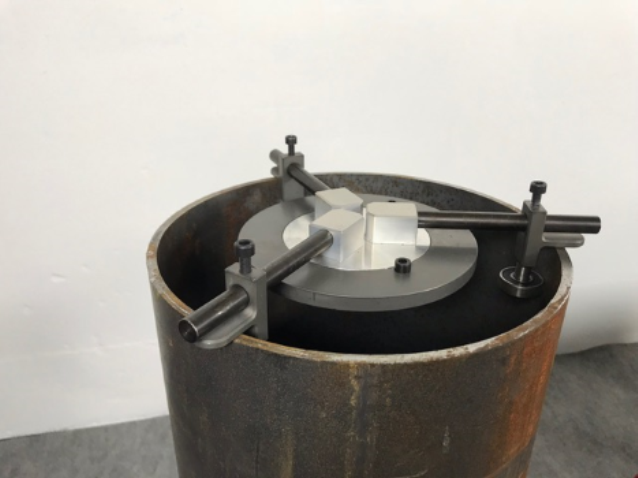

Durch das Auflegen des Führungstellers auf die

Rohrführungsauflage FSB erhält der Anwender

beim Fräsen der Rohr-Innen-Wandung ein

sicheres und einfaches Handling.


Auch beim Fräsen der Außenwandung unterstützt

die Rohrführungsauflage FSB den Bediener.

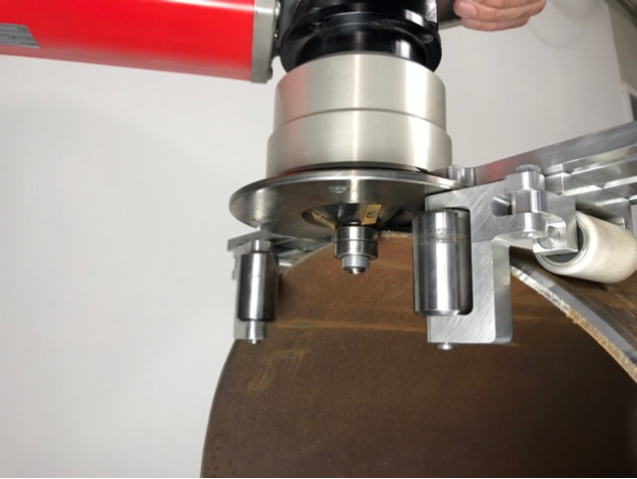

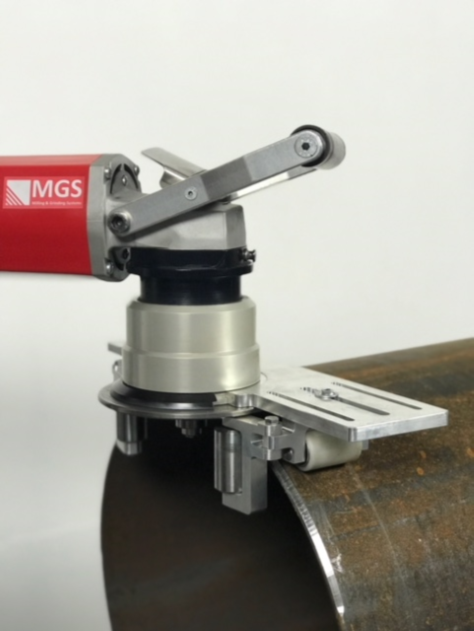

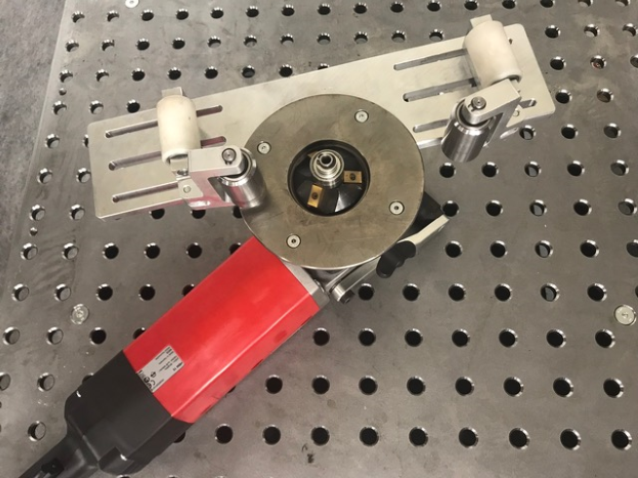

HBM 15 montiert mit der Rohrführungsauflage-

FLB für die Bearbeitung von liegenden Rohren.


Fasengröße einstellen, Rohrdurchmesser an der

FLB einstellen, Maschine starten und auf das

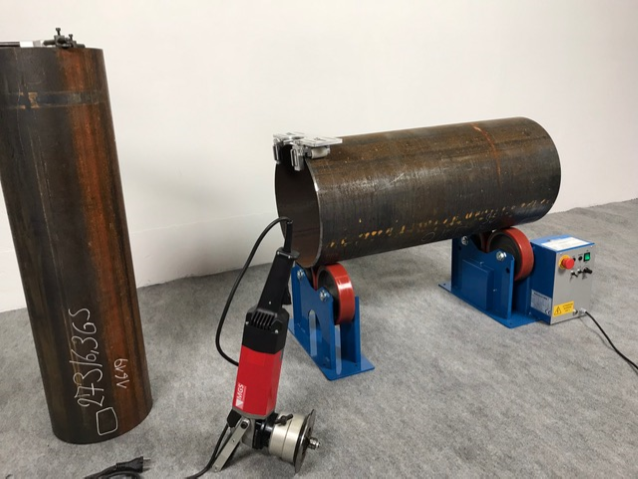

Rohr auflegen. Maschine festhalten und das

Rohr mittels der Drehvorrichtung drehen

lassen.


Die Fräsgeschwindigkeit kann über die Drehgeschwindigkeit

am Potentiometer der Drehvorrichtung eingestellt werden.



Der Bediener muß die Fräsmaschine lediglich an die

Rohrwandung andrücken und die Maschine festhalten.

So einfach können Sie mit MGS –Produkten Ihre Rohre anfasen.



Anwendungsfilme:

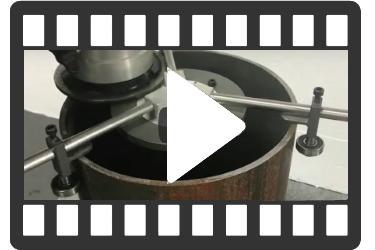

Führungsauflage FSB

Video v

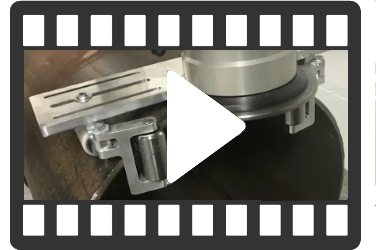

Führungsauflage  FLB
