ESM 1540esm1540



leistungsfähige Kanten-Scher-Maschine mit

automatischem Vorschub bis zu 15mm Fasenbreite







Zur Herstellung von Schweißkanten im Maschinenbau, Kesselbau, Apparatebau, Schiffsbau,schweißtechnischer Lehrbereich, Behälterbau u.a.

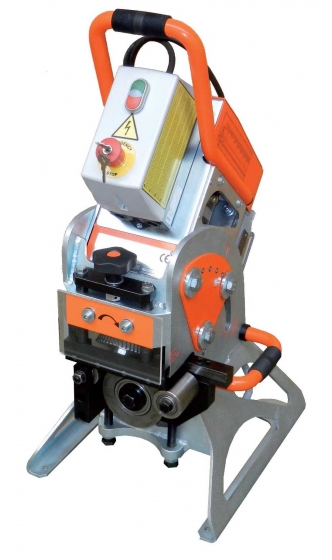

Eine transportable, kompakte und äußerst leistungsfähige Schweißkanten-Schermaschine mit einer Leistung bis 15 mm Fasenbreite und stufenlos verstellbarem Fasenwinkel von 15° - 50°.

Die Herstellung der Schweißnaht erfolgt durch Materialabscherung mittels eines Abschermessers. Das Funktionsprinzip ist sehr effizient und arbeitet laufruhig und geräuscharm.



Universell einsetzbar:

Stationär oder mit Eigenvorschub an langen Stahlplatten. Die Maschine arbeitet sich selbständig an der Werkstückkante entlang.

Für Stahl mit einer Zugfestigkeit bis zu 60kg/mm2 - auch für einige Edelstähle und Aluminium.

Bei steigender Zugfestigkeit des zu bearbeitenden Materiales ist die Fasenbreite

zu reduzieren bzw. muss die endgültige „Ziel-Fasenbreite" ggf. in mehreren Arbeitsgängen erstellt werden









Technische Daten:

  • Max. Fasenbreite:                           15mm
  • Fasenwinkel                                   15° bis 50° stufenlos verstellbar
  • Materialien aus normalem Stahl          Festigkeit von 60kg/mm2



  • Material-Abmessungen (min.):           B: 70mm, L:  150mm, Dicke 6-40mm
  • Vorschub:                                     automatisch
  • Einsatzbereiche:                            stationär oder mobil
  • Motor:                                         1500 W, 380 V—50/60Hz
  • Drehgeschwindigkeit:                      2800 U/min.
  • Vorschub:                                     3,5m/min
  • Maschinengewicht:                         94kg
  • Abmessungen:                               470 x 400 x 820mm

.









Zubehör

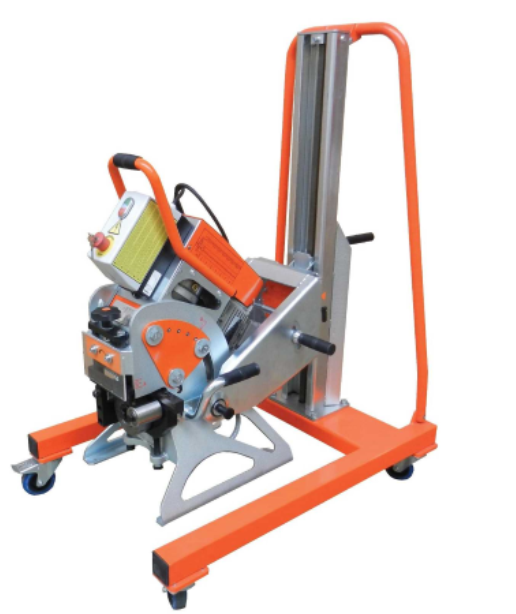

  ESM 1540         +      MANIPULATOR 3D         =                 optimales Anfas-System



bcm15



manipulator1

  =

manipulator2

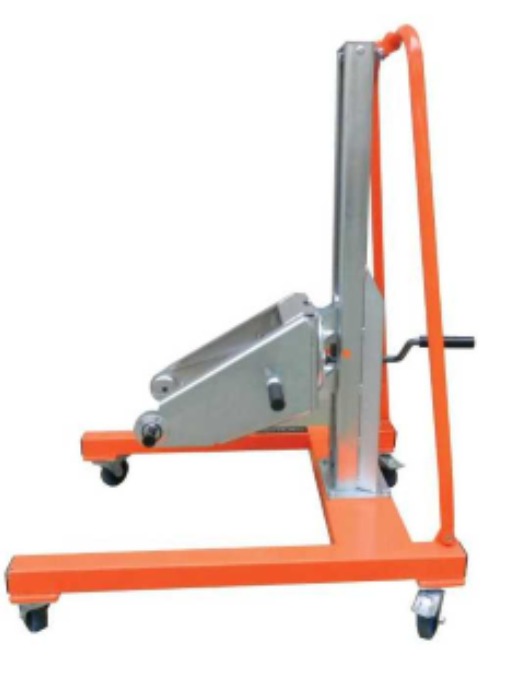

Der Manipulator 3D ist um 180° schwenkbar und kann Unebenheiten im Produktionsboden

durch eine „schwimmende" Halterung ausgleichen.

 Bauartbedingt hat hat er einen sehr großen Höhenverstellbereich.

  •  180° schwenkbar für Ober-/ Unterfasen in zwei Durchläufen
  •  einfacher Höhenausgleich
  •  Handsteuerung für Maschinenbedienung beim Überkopf-Fräsen

















Kantenscher-Messer

  • TIN beschichtet,

              für Standard StahlScher Messer 1540 TIN

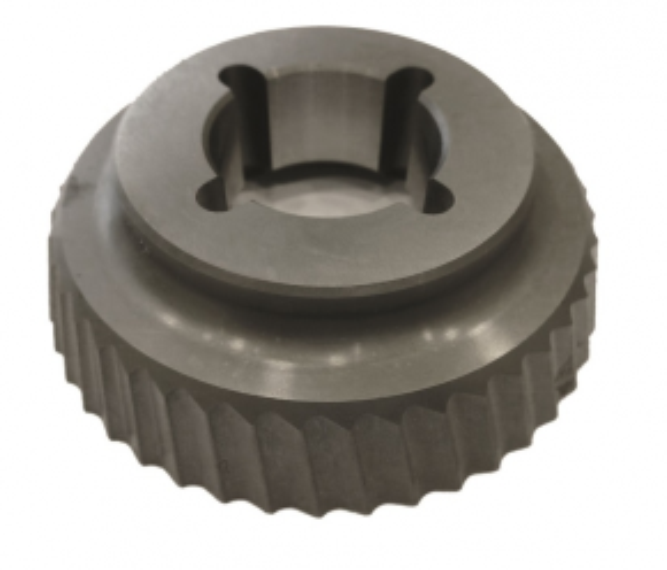

Kantenscher-Messer

scherrad esm1540 1

  • PVD beschichtet
    für zähere Werkstoffe
