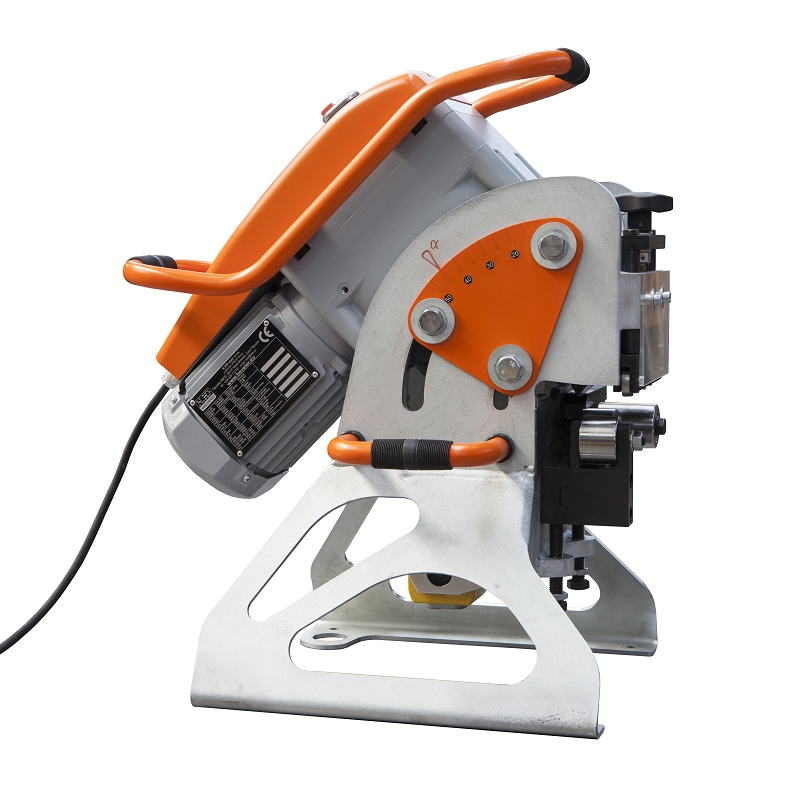

ESM 1840



Leistungsfähige Kanten-Scher-Maschine mit automatischem Vorschub

(max. Fasenbreite bis 18mm)













  • Maschine für Ober- und Unterfase
    zur Herstellung von Schweißkanten im Maschinenbau, Kesselbau, Apparatebau, Schiffsbau, schweißtechnischer Lehrbereich, Behälterbau u.a.
  • eine transportable, kompakte und äußerst leistungsfähige Schweißkanten-Scher –Maschine mit einer Leistung        bis 18 mm Fasenbreite und stufenlos verstellbarem Fasenwinkel von 15° - 50°.
  • Die Herstellung der Schweißnaht erfolgt durch Materialabscherung mittels eines Abschermessers. Das Funktionsprinzip ist sehr effizient und arbeitet laufruhig und geräuscharm.
  • Universell einsetzbar
  • Stationär oder mit Eigenvorschub an langen Stahlplatten. Die Maschine arbeitet sich selbständig an der Werkstückkante entlang.
  • Für Stahl mit einer Zugfestigkeit bis zu 60kg/mm2 - auch für rostfreie Stähle und Aluminium geeignet
  • Bei steigender Zugfestigkeit des zu bearbeitenden Materiales ist die Fasenbreite zu reduzieren bzw. muss die endgültige „Ziel-Fasenbreite" ggf. in mehreren Arbeitsgängen erstellt werden
  • Einfacher Anschluss an 3D Manipulator für einfachere Bedienung und Handhabung.



 Technische Daten:

  • Max. Fasenbreite:                                       18mm
  • Fasenwinkel                                               15° bis 50° stufenlos verstellbar
  • Materialien aus normalem Stahl                      Festigkeit von 60kg/mm2
  •
  • Material-Abmessungen (min.):                       B: 70mm, L:  150mm, Dicke 6-40mm
  • Vorschub:                                                  automatisch
  • Einsatzbereiche:                                         stationär oder mobil
  • Motor:                                                      750 W, 380 V—50/60Hz
  • Drehgeschwindigkeit                                    2800 U/min.
  • Vorschub:                                                  1,9m/min
  • Maschinengewicht:                                      110 kg
  • Abmessungen:                                            438 x 719 x 644mm

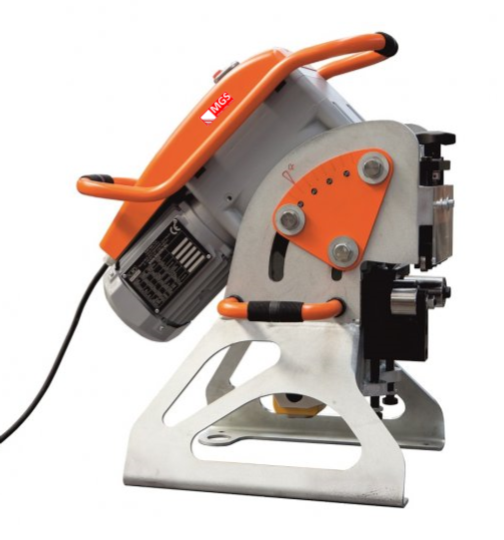

ESM 1840

+

Manipulator 3D

=

optimales Anfas-System

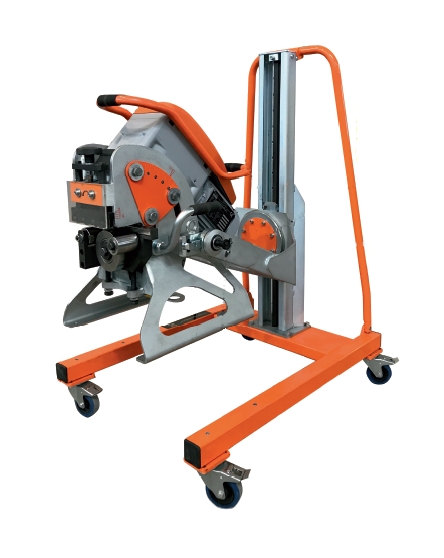

ESM1840 +  AW 3D =  ESM1840mit 3D

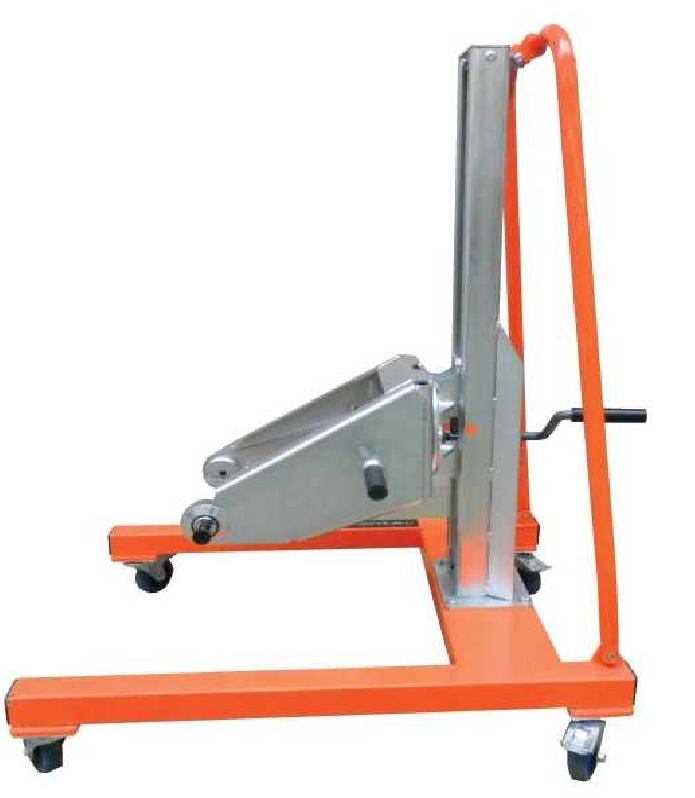

Der Manipulator 3D ist ein patentierter höhenverstellbarer Arbeitswagen,

der um 180° schwenkbar ist. Er kann Unebenheiten im Produktionsboden

durch eine „schwimmende" Halterung ausgleichen.

 Bauartbedingt hat hat er einen sehr großen Höhenverstellbereich.

  •  180° schwenkbar für Ober-/ Unterfasen in zwei Durchläufen
  •  einfacher Höhenausgleich
  •  Handsteuerung für Maschinenbedienung beim Überkopf-Fräsen







Zubehör:

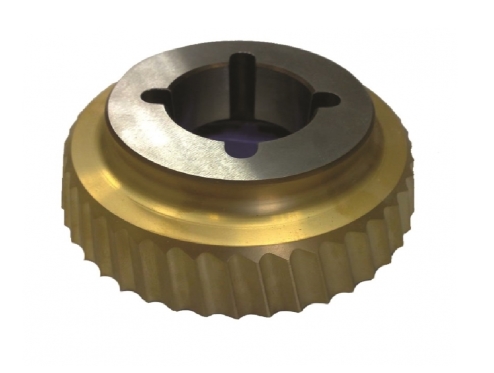

Scher Messer 1540 TIN

Kantenscher-Messer

  • TIN beschichtet,

              für Standard Stahl

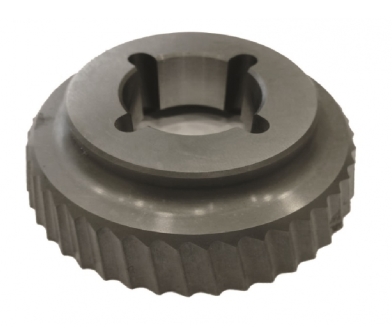

Kantenscher-Messer

  • PVD beschichtet Scher Messer 1540 PVD
    für zähere Werkstoffe
